Depliant e-PCM — A4 · 2 pagine

Monitoraggio predittivo permanente per generatori AC. Stesso family form di e-MCM e AMT Pro.

Pagina 1 — Prodotto
ArtesisITALIA
Sistema e-PCM · Monitoraggio predittivo permanente per generatori
1 / 2

Il tuo generatore sa quando sta per guastarsi.
Impara ad ascoltarlo.

L'e-PCM (Predictive Condition Monitor) è il sistema di monitoraggio predittivo permanente per generatori AC: diesel, eolici, idroelettrici, a vapore. Si collega ai morsetti del quadro di controllo, campiona tensione e corrente trifase a 10.000 Hz per canale e costruisce automaticamente un digital twin del generatore. Da quel momento individua in continuo guasti elettrici, meccanici e dell'isolamento — settimane o mesi prima del fermo.

10 kHz
campionamento per canale · 6 canali V+I
24/7
monitoraggio continuo online
3
bande PSD complementari · LF / HR / HF
36%
dei guasti elettrici sono allo statore · rilevati tutti
Come funziona — l'e-PCM si collega al quadro del generatore, non alla macchina
Generatore AC
diesel · eolico · idro · vapore
→
Quadro controllo
TA + TV standard · nessun sensore a bordo
→
e-PCM
ESA · 10 kHz · autoapprendimento
→
auto-learning
Digital Twin
baseline adattiva · trend guasti
→
Semaforo + SCADA
Allarme precoce
relay · Modbus · cloud

Cosa misura

  • Tensioni Vr, Vs, Vt e correnti Ir, Is, It
  • Squilibrio di tensione e corrente
  • Potenza attiva, reattiva, apparente
  • Fattore di potenza e cos φ
  • THD tensione e corrente (armoniche)
  • PSD su tre bande complementari
  • Frequenza di rete e di rotazione effettiva
  • Efficienza operativa istantanea

Guasti elettrici rilevati

  • Cortocircuiti inter-spira avvolgimento statore
  • Degrado isolamento: termico, umidità, usura
  • Allentamento avvolgimento statore
  • Barre rotore rotte o incrinature anello
  • Eccentricità statica e dinamica rotore
  • Sequenza di fase negativa
  • Sottoeccitazione e sovratensione
  • Interferenze VFD e qualità della rete

Guasti meccanici rilevati

  • Squilibrio meccanico e disallineamento
  • Fondazione allentata o deteriorata
  • Cuscinetti: pista interna/esterna, rullo, gabbia
  • Usura ingranaggi e gear mesh
  • Cinghie allentate e giochi di trasmissione
  • Danni fisici al rotore per corrosione
  • Problemi spazzole e collettore
  • Risonanza strutturale e soft-foot

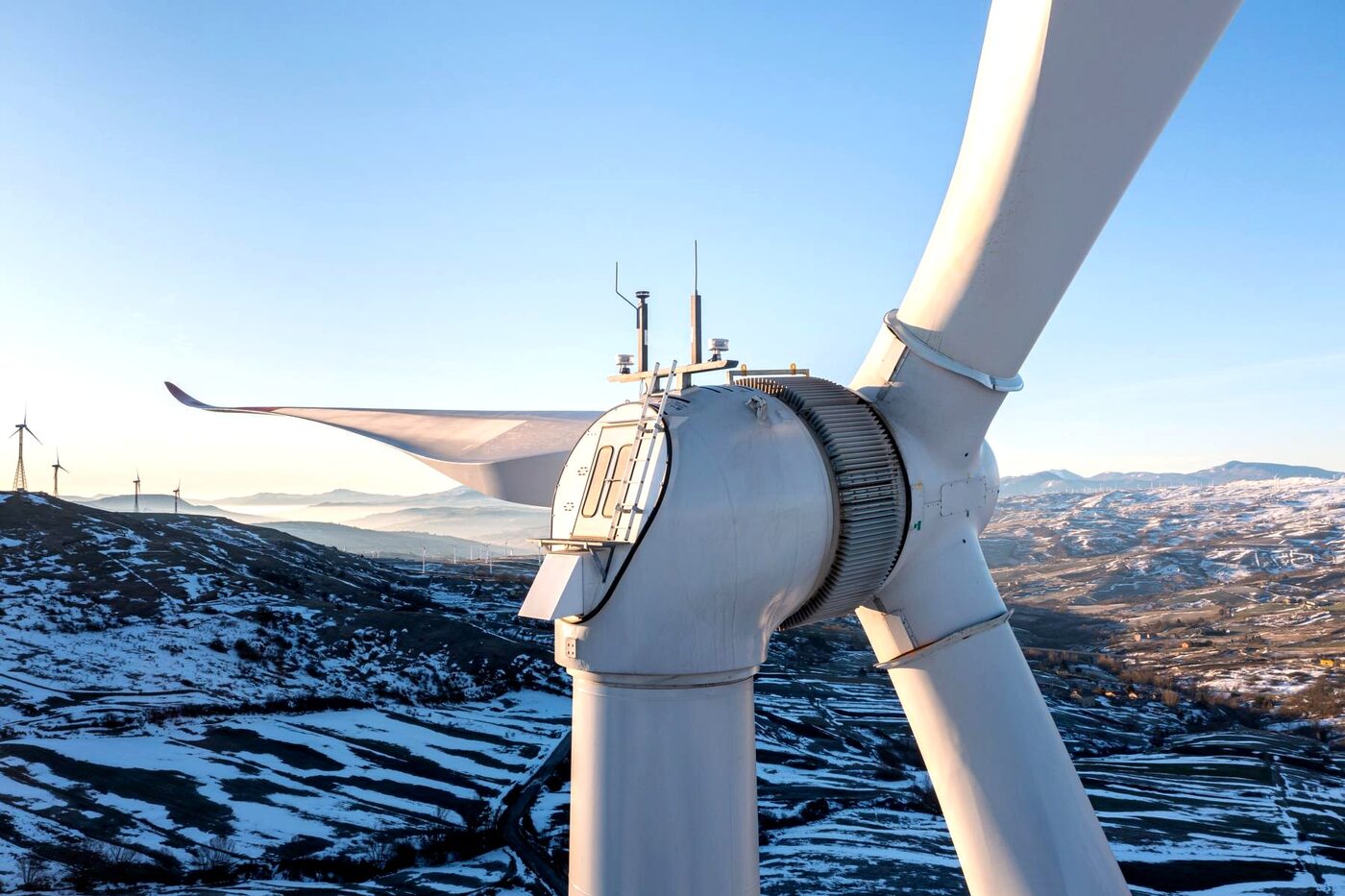

Dispositivo e-PCM Artesis — modulo DIN-rail per monitoraggio continuo generatori AC Turbine eoliche monitorate con sistema e-PCM Artesis
Generatori monitorati
Diesel
Eolico
Idroelettrico
Turbina vapore
Navale
Data center
UPS / Backup
Offshore
Monitor it. Learn it. Predict it.
Continua →
artesisitalia.it
Pagina 2 — Tecnologia · Caso di successo · Contatti
ArtesisITALIA
e-PCM · Tecnologia ESA · Caso di successo · Contatti
2 / 2
Tecnologia brevettata · Origine NASA · ESA — Electrical Signature Analysis

Il generatore è il suo stesso sensore.

L'ESA analizza tensione e corrente trifase a 10.000 Hz per rilevare guasti meccanici ed elettrici senza alcun sensore a bordo. L'approccio model-based dell'e-PCM separa il contributo della rete dal guasto reale, eliminando i falsi allarmi. Il digital twin si costruisce automaticamente nelle prime ore di funzionamento e si aggiorna in continuo al variare del carico e delle condizioni operative.

3 bande di analisi spettrale (PSD) — copertura completa 0 – 5.000 Hz
Banda LF
Low Frequency
0 – 500 Hz
Guasti meccanici a bassa frequenza: squilibrio, disallineamento, fondazione allentata, risonanza strutturale.
Banda HR
High Resolution
0 – 1.250 Hz · 0,3 Hz per bin
Guasti elettrici ad alta risoluzione: cortocircuiti inter-spira, eccentricità, barre rotore rotte. Sideband di slip e di rete.
Banda HF
High Frequency
0 – 5.000 Hz
Cuscinetti e ingranaggi: frequenze BPFO, BPFI, BSF, FTF modulate sul segnale di corrente. Gear mesh e relative sideband.
Statore — guasti elettrici
Cortocircuiti inter-spira · degrado isolamento · squilibrio di fase · guasto fase-fase
Guasti meccanici
Squilibrio · disallineamento · fondazione allentata · soft-foot · risonanza
Guasti cuscinetti
Pista interna/esterna (BPFI/BPFO) · elemento volvente (BSF) · gabbia (FTF)
Degrado isolamento rotore
Barre rotore rotte · anello incrinato · avvolgimenti in cortocircuito · spazzole
Ingranaggi / trasmissione
Usura dentatura · incrinatura · gear mesh anomalo · cinghie allentate
Qualità rete / operativi
THD · squilibrio rete · interferenze VFD · sovratensione · inversione potenza
Display locale
Relay / SCADA
Modbus RTU
Cloud Artesis
App mobile
Caso di successo · Energia Idroelettrica

Centrale idroelettrica · 6 generatori

6 generatori idro connessi simultaneamente · confronto comparativo tra unità · validato anche su turbogeneratore vapore 95 MW e diesel 350 kW.
2 guasti statore
in sviluppo pre-allarme
+ 1 fondazione allentata
La sfida — La diagnosi — Il risultato

Sei generatori idraulici collegati simultaneamente. L'e-PCM ha confrontato in tempo reale le firme elettriche di tutte le unità, identificando anomalie che i sistemi di protezione tradizionali non avevano segnalato — prima che raggiungessero la soglia di allarme.

Valutazione comparativa
Cinque generatori in buone condizioni (qualità energetica elevata, THD basso). Una sesta unità presenta fondazione allentata — diagnosticata dal confronto spettrale tra generatori della stessa centrale. Il gestore non aveva alcuna segnalazione dai sistemi esistenti.
Guasti statore in sviluppo
Due generatori mostrano guasti allo statore in sviluppo, ancora sotto la soglia di allarme. Rilevamento anticipato che consente di pianificare l'intervento durante il prossimo fermo programmato, senza perdita di produzione.
1

Big Data 10M+

25 anni di firme elettriche a confronto per ogni diagnosi.

2

Digital Twin

Modello auto-appreso del generatore. Baseline adattiva.

3

Algoritmo + Referto

Tipo di guasto, severità e stima tempo al fermo.

Anche come Servizio

Noleggio e-PCM con report tecnico incluso. Nessun investimento iniziale. Attivo in 1 giornata.

Vuoi sapere cosa stanno
dicendo i tuoi generatori?
Artesis Italia Srls
Sede legale: Via XIII Martiri 161 — 30027 San Donà di Piave (VE)
P. IVA 04908450275 · PEC artesisitalia@pec.it
info@artesisitalia.it · artesisitalia.it
